进口气动对夹式蝶阀
类别：进口蝶阀
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃
进口气动对夹式蝶阀,进口气动蝶阀尺寸结构图:
德国力特LIT阀门进口气动对夹式蝶阀执行器采用活塞式结构，具有力矩增大，转动灵活，结构简单，体积小重量轻等优点。进口气动对夹蝶阀阀体采用(中线、或三偏心金属密封、四氟密封、双偏心软密封)几种形式，进口气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长，可以多工位安装，不受介质流向影响。气动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
进口气动对夹式蝶阀主要特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、密封件可以更换，密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀，使用寿命长等特点。
4、两截式阀杆无销连接，结构简单紧凑，维修方便。
5、阀座密封与靠背一体结构，减少阀座变形量。
6、阀杆轴向定位装置，增强密封性、减少阀门扭矩。
7、可以任何位置安装，维修方便。
产品名称： | 进口气动对夹式蝶阀 | 产品型号： | D671X/F/H |
驱动方式： | 气动,电动,手动,涡轮 | 连接形式： | 对夹式,法兰 |
结构形式： | 中线,三偏心,四氟密封,双偏心 | 密封结构： | 软密封,硬密封 |
压力范围： | 1.6MPa | 公称通径： | DN50～1200 |
常用材质： | 铸铁,球墨铸铁,WCB,不锈钢等 | 品牌： | 德国力特LIT阀门(米勒) |

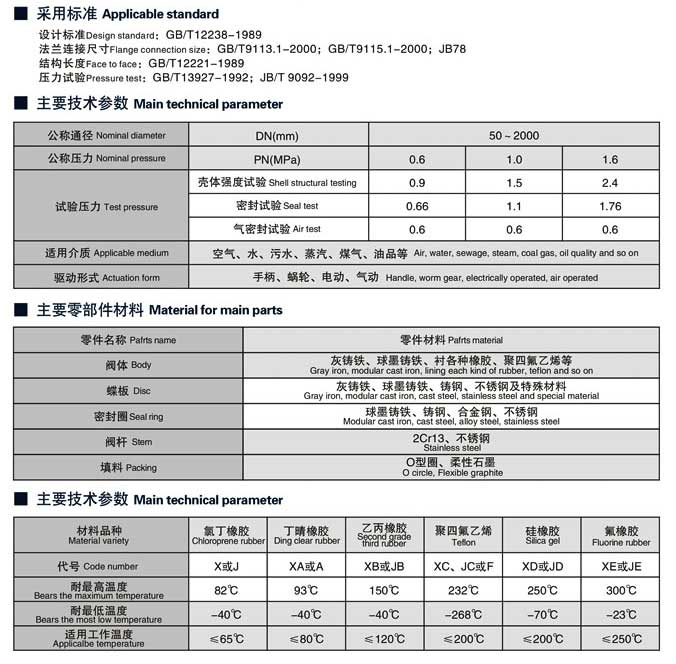

进口气动蝶阀,进口气动对夹式蝶阀设计标准
设计标准 | GB/T12238-1989 |
法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
结构长度 | GB/T12221-1989 |
压力试验 | GB/T13927-2000；JB/T9092-1999 |
技术参数
公称通径DN(mm) | DN50～1000mm |
公称压力(MPa) | PN1.0、1.6、2.5MPa |
阀体形式 | 直通铸造阀体 |
连接形式 | 法兰式、对夹式 |
阀芯形式 | 蝶板式 |
密封填料 | 柔性石墨、聚四氟乙烯 |
基本误差 | 带定位器：小于全行程的±2% |
回差 | 带定位器：小于全行程的±2% |
控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) |
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
零件材料
零件名称 | 主要材料 |
阀体 | 灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
性能规范
公称通径 | DN（mm） | 50～1000 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 气动传动 | |||
密封材料和适用温度
材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 |
